平板型( 5kA) 返回上层

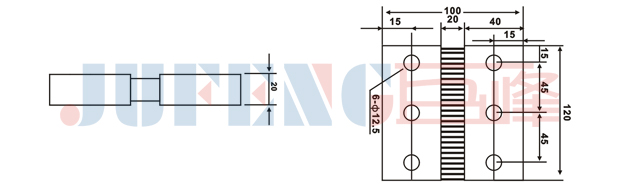

  产品参数/尺寸图
  固定式定值分流器说明

用途: 固定式定值分流器是一种适用于对测量直流电流在10kA以下直接作用于模拟显示仪器连同使用以扩大直流电流测量范围的外附分流器,或可看成在依次电路中作电流取样用的标准电阻器,其取样电压可看作测量用的一次电流的模拟信号。

主要技术参数
1、准确度等级:2~4000A;0.5级:5000~10000A;1级。
2、环境条件:-40~+60℃,相对温度≤95%(35℃)。
3、超载性能:额定电流120%,2小时。
4、电压降:50mV60mV70mV100mV
5、负载下发热:温升变化趋于稳定后,额定电流50A以下不超过80℃;额定电流50A以上不超过120℃。

分流器接线示意图



注意事项
一、分流器一次回路的电缆(或铜排)与分流器连接处不允许有人为的接触电阻,二次电压的取样点不能从非取样点取样。
二、实际使用的电流(长时间)建议不超过额定电流的80%。
